更新日期 - 2024-09-09
★它适用于小型设备和货物的短距离吊运，起重量一般不超过10T，zui大的可达20T，起重高度一般不超过6m。
产品特点
★维护简便、机械效率高。
★自重较轻便于携带。
★外形美观尺寸较小、使用寿命长。
适用范围
|
|
|||||||||
|
|
||||||||
|

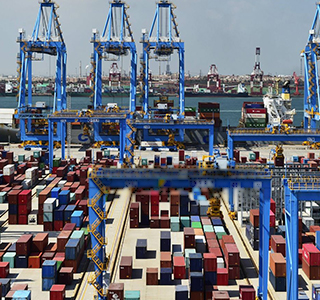

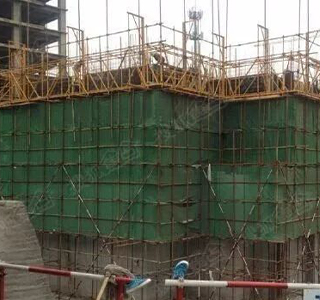

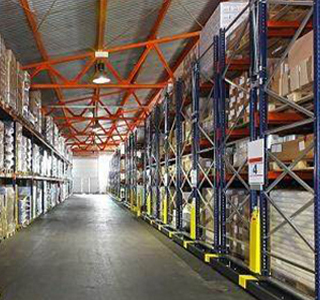

普遍用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物。 |
|||||||||
使用方法
|
|
|
|
★手拉葫芦又叫链条葫芦、倒链、斤不落、手动葫芦，是一种使用简单、携带方便的手动起重机械，也称"环链葫芦"或"倒链"。 |
|
|
注意事项
★严禁斜拉超载使用。
★严禁用人力以外的其它动力操作。
★在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
★起吊前检查上下吊钩是否挂牢，起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
日常保养
★使用完毕应将葫芦清理干净并涂上防锈油脂，存放在干燥地方，预防手拉葫芦受潮生锈和腐蚀。
★维护和检修应由较熟悉葫芦内部构造者进行，用煤油清洗葫芦机件，在齿轮和轴承部分，加黄油润滑，预防不懂本机性能原理者随意拆装。
★葫芦经过清洗维修，应进行空载试验，确认工作正常，制动可靠时，才能交付使用。
|
型号 Model |
额定载荷 Capacity (T) | 标准起升高度 Standard Lift (M) | 试验载荷 Test Load (KN) | 手拉力 Effort Required (N) | 起重链条数 Load Chain Fall Qty. | 起重链条直径 Load Chain Dia. (MM) | 主要尺寸 Dimensions (MM) | 净重 Net Weight (KG) | 包装尺寸 Packing Size (L*W*H) (CM) | |||
| A | B | C | H | |||||||||
| HSZ-VD-0.5 | 0.5 | 2.5 | 7.5 | 240 | 1 | 5×5 | 132 | 148 | 28 | 345 | 11 | 24*19*18 |
| HSZ-VD-1 | 1 | 2.5 | 15 | 250 | 1 | 6×18 | 151 | 172 | 32 | 376 | 12.5 | 28*21*21 |
| HSZ-VD-1.5 | 1.5 | 2.5 | 22.5 | 265 | 1 | 7.1×21 | 173 | 196 | 36 | 442 | 17.8 | 34*26*20 |
| HSZ-VD-2 | 2 | 3 | 30 | 335 | 1 | 8×24 | 175 | 210 | 36 | 470 | 19.5 | 34*26*20 |
| HSZ-VD-3S | 3 | 3 | 45 | 363 | 1 | 10×30 | 176 | 230 | 46 | 565 | 29 | 34*26*20 |
| HSZ-VD-3D | 3 | 3 | 45 | 265 | 2 | 7.1×21 | 173 | 226 | 46 | 490 | 23.5 | 34*26*20 |
| HSZ-VD-5 | 5 | 3 | 75 | 360 | 2 | 9×27 | 189 | 280 | 46 | 688 | 41.3 | 41*32*24 |
| HSZ-VD-10 | 10 | 3 | 150 | 380 | 4 | 9×27 | 189 | 463 | 57 | 765 | 78.5 | 48*42*18.5 |
| HSZ-VD-20 | 20 | 3 | 300 | 380×2 | 8 | 9×27 | 189 | 630 | 82 | 890 | 193 | 78*68*20 |
| HSZ-VD-30 | 30 | 3 | 450 | 380×2 | 12 | 9×27 | 330 | 670 | 106 | 1000 | 220 | 85*67*30 |
|
|
|
|
加厚外壳，防腐性能好。 |
|
链条经淬火处理，防腐蚀性好。 |
